Проект КАЗ против дронов для бронетехники.
Комплекс активной защиты представлен в двух вариантах. Первый(изображение 1) - с фиксировано размещенными пусковыми установками, отстреливающими сетки. Второй(изображение 2) - с поворотной пусковой установкой, стреляющей инженерно-заградительными боеприпасами с функцией программируемого подрыва.
Принцип работы комплекса.
При появлении в зоне видимости РЛС малоразмерной цели компьютер высчитывает ее параметры (дальность, скорость, высота, траектория и т.д.). Сигнал о цели передается оператору комплекса на экране, размеченном на несколько зон, интенсивность которого зависит от дистанции до машины.

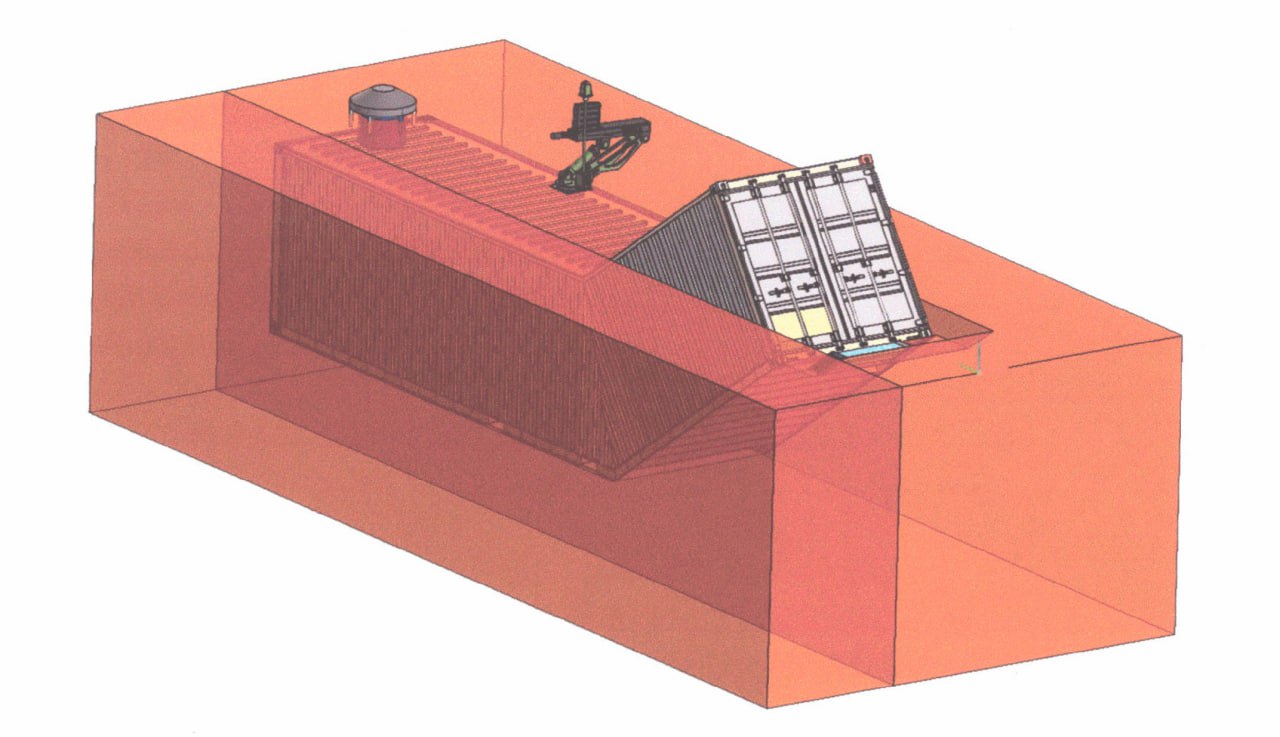

Оба представленных варианта варианта управляются РЛС и программно-вычислительным комплексом и способны устанавливаться как на подвижные объекты (изображение 3) так и на стационарные объекты (изображение 4).

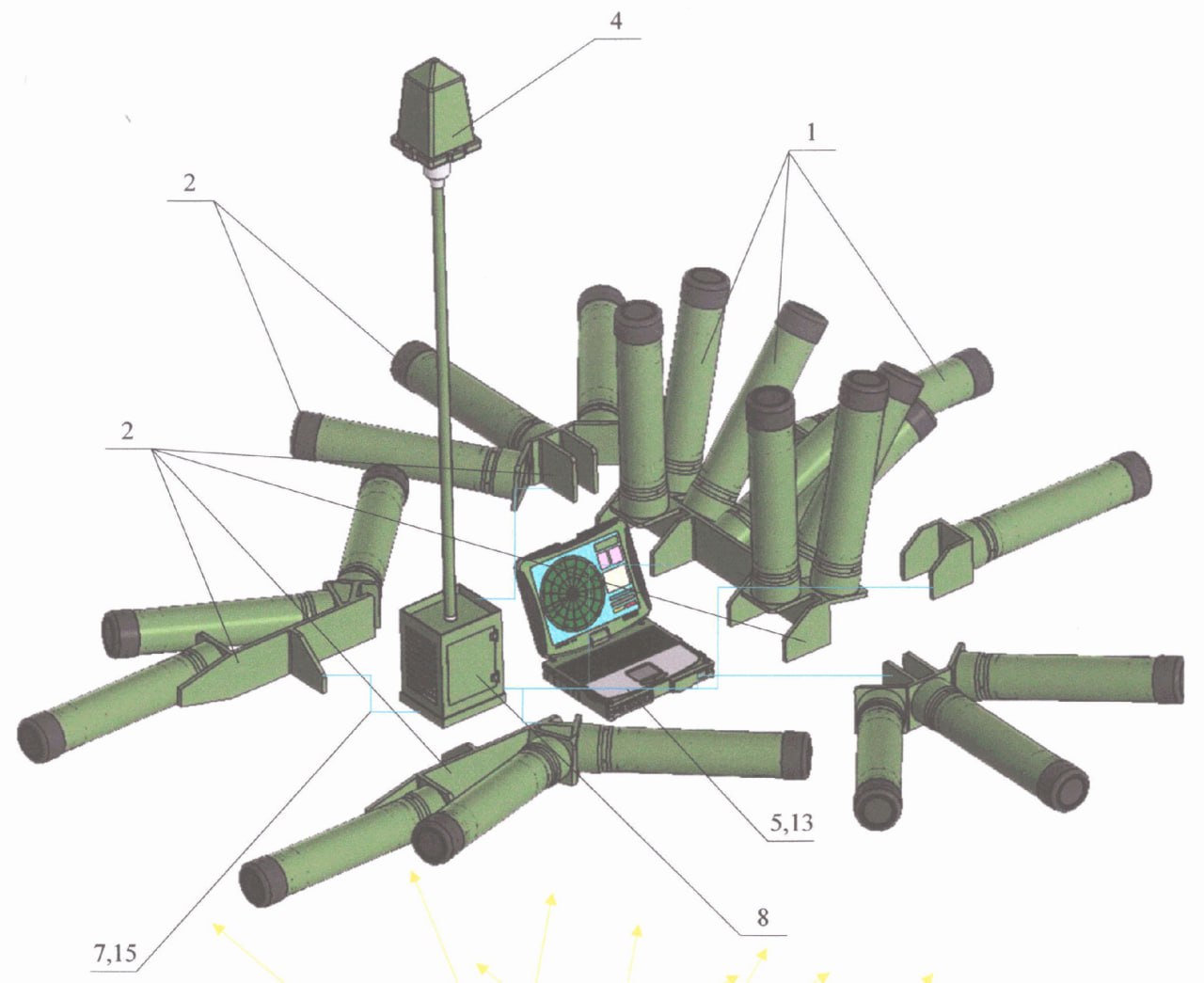

Обозначения на первой схеме:
1 - цилиндрическая направляющая пусковой шахты;2 - сварной кронштейн;
3 - крышка-заглушка цилиндрической направляющей пусковой шахты;
4 - вынесенная радиолокационная станция;
5 - переносная электронно-вычислительная машина;
6 - соединительные провода управления пуском, оснащенные защитными
броневтулками;
7 - электросеть ИЗК;
8 - распределительная коробка соединительных проводов управления пуском.

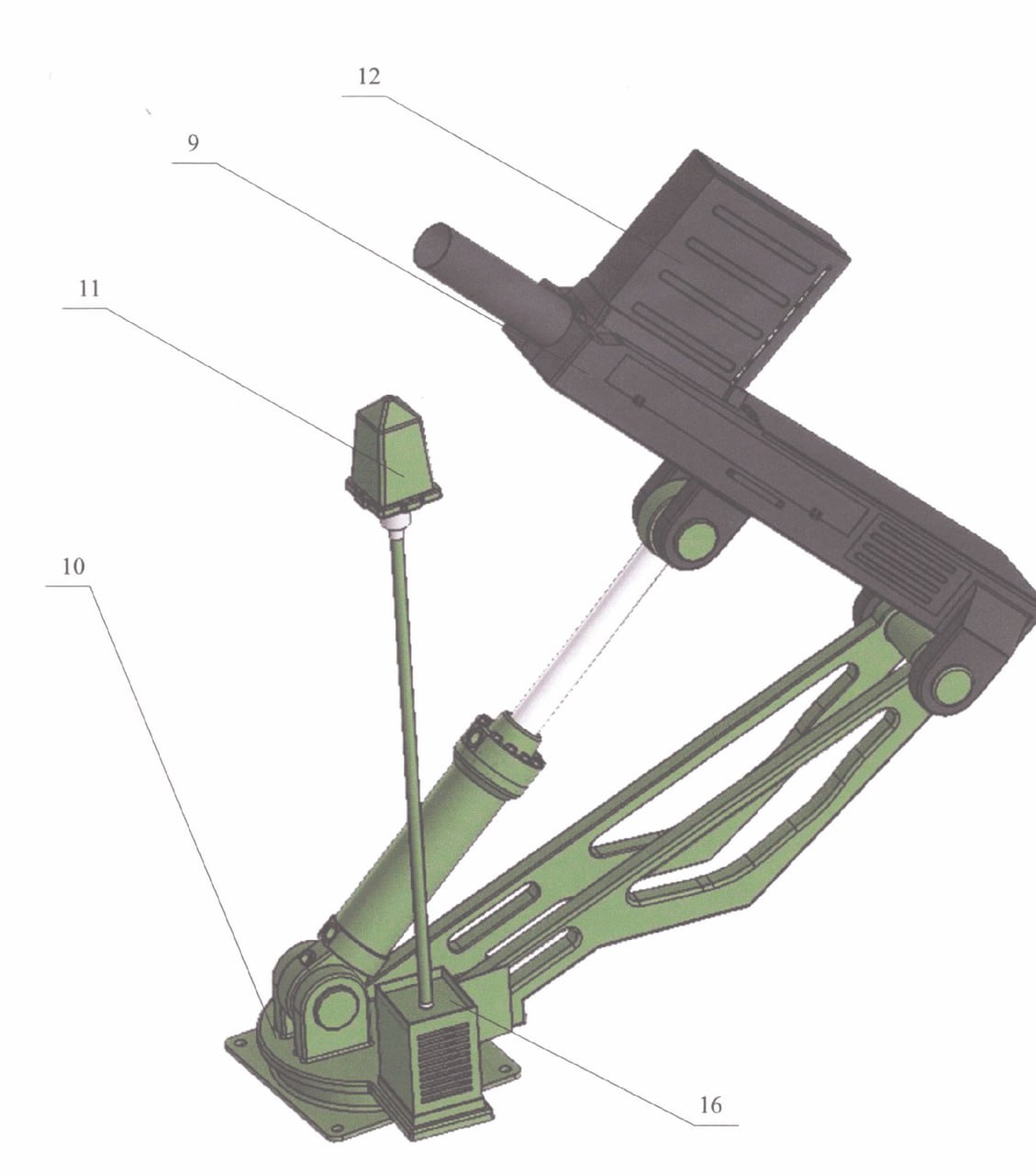

Принципиальная схема ИЗК при производстве в Исполнении 2 (Фиг. 3):
9 - пусковой автомат ИЗК;
10 - поворотная платформа с устройством изменения угла возвышения пускового
автомата ИЗК;
11 - вынесенная радиолокационная станция;
12 - магазин с размещенными внутри ИЗБ;
13 - переносная электронно-вычислительная машина;
14 - соединительные провода управления пуском, оснащенные защитными
броневтулками;
15 - электросеть ИЗК;
16 - распределительная коробка соединительных проводов управления пуском;
17 - специальная установочная платформа (станок) ИЗК.
Со своей стороны отметим, что это далеко не первый пример идей об интеграции КАЗ для защиты от дронов, но один из наиболее интересных. Тем не менее, до массовых серийных вариантов дело все еще не дошло.
